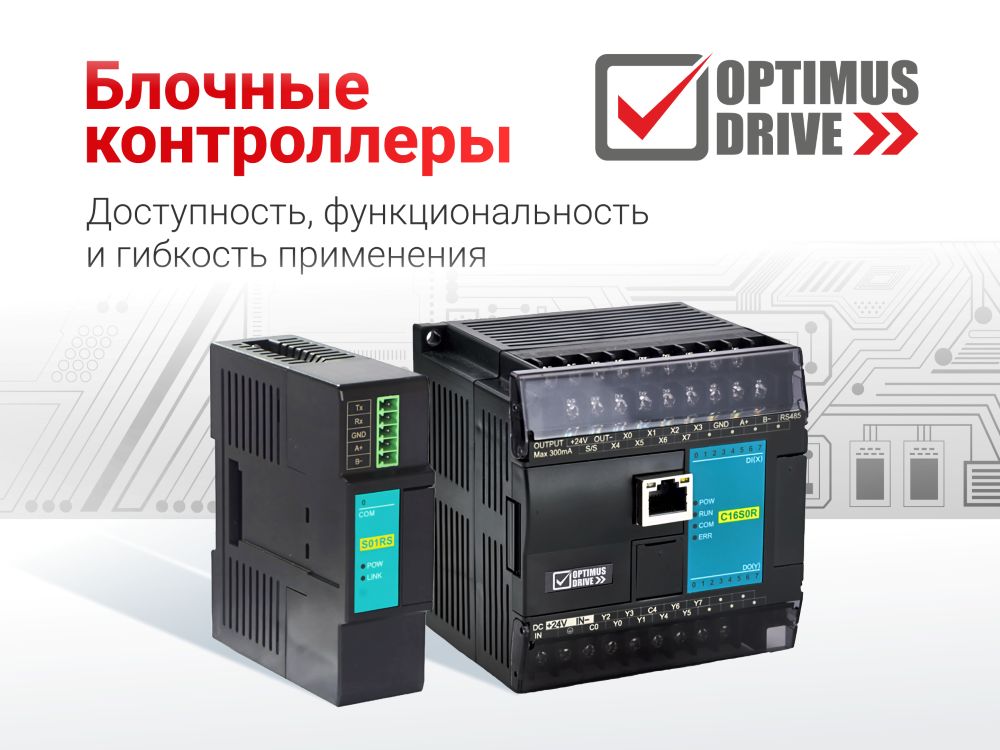

Блочные серии контроллеров Optimus Drive: доступность, функциональность и гибкость применения

Всё необходимое в одной линейке

Блочные программируемые логические контроллеры (ПЛК) серий C, T и H – универсальная линейка c богатыми функциональными возможностями. В номенклатуре представлены модели с питанием 24 В или 220 В, с разным количеством каналов ввода/вывода, с интерфейсами RS-485 или RS-485 + Ethernet. Такое разнообразие даёт возможность практически гарантированно подобрать контроллер под уже готовый проект или закрыть поставленную задачу в разрезе малой и средней автоматизации.

Специалисты оценят классический, привычный для всех форм-фактор с удобными съёмными клеммами на винтах, отличающийся практичностью в применении. Собственное программное обеспечение Optimus Drive с поддержкой языков LD, FBD и IL и интуитивно понятным интерфейсом доступно для освоения инженерам с разным уровнем подготовки. Среда разработки имеет встроенный симулятор выполнения программного кода, связи и траекторий движения для ускорения пусконаладочных работ. Все модели можно при необходимости интегрировать между собой и большинством сторонних устройств по протоколу Modbus (RTU или TCP/IP).

Ещё одним преимуществом служит возможность гибкого масштабирования при усложнении или перепрофилировании технологических процессов – большой выбор модулей расширения позволит добавить дискретные и аналоговые каналы, дополнительные порты, поддержку термосопротивлений, термопар, тензометрических датчиков.

Контроллеры C, T и H по стоимости сравнимы с обычными программируемыми реле, но имеют возможности полноценных ПЛК. Гарантия 2 года поможет избежать незапланированных трат и простоя в случае поломки – уверенность Заказчика для Optimus Drive всегда на первом месте. Таким образом, в своём сегменте эти устройства являются оптимальным выбором по соотношению цена/функциональность. Далее расскажем больше об особенностях и предпочтительных способах применения каждой серии.

От базовых функций до высокоскоростных операций

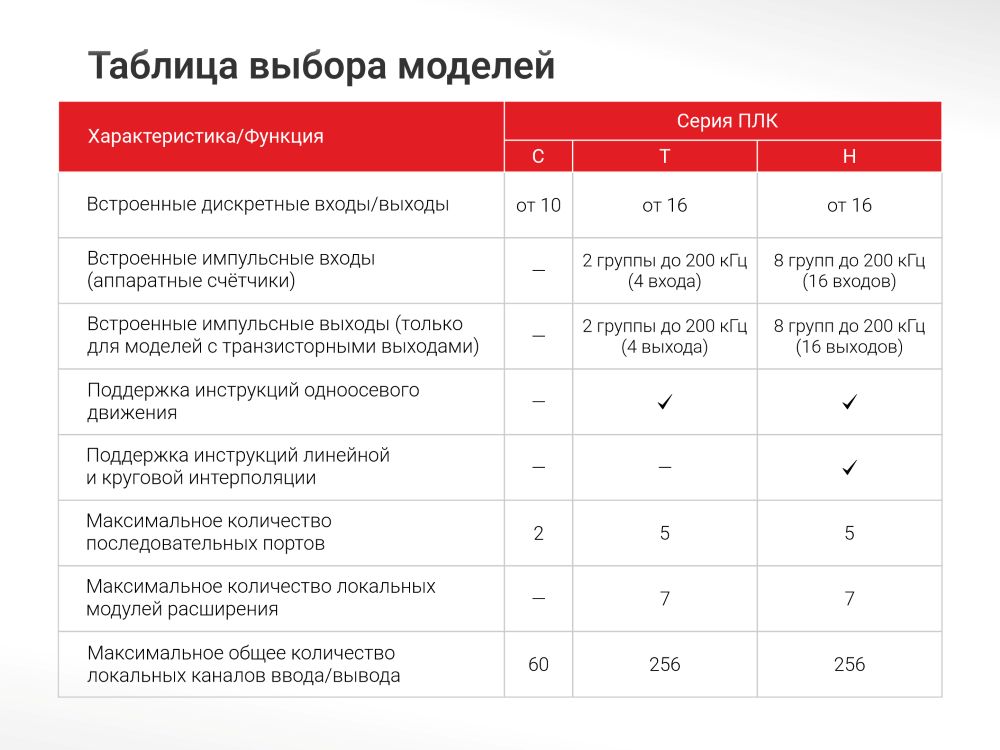

Разделение блочной линейки ПЛК Optimus Drive на номенклатурные группы не случайно – каждая сосредоточена на комплексе определённых типовых задач, чтобы по максимуму упростить процесс подбора устройства. Подобная философия позволяет не переплачивать за избыточные опции для конкретного промышленного применения, сохраняя все возможности по дополнительному расширению системы в дальнейшем.

Нерасширяемая серия C – самый бюджетный вариант, успешно выполняющий базовый набор логических функций. Весь модельный ряд имеет вариант исполнения со встроенным портом Ethernet, коммуникационные интерфейсы RS-232 и RS-485, до 36 дискретных входов и до 24 NPN/PNP или релейных выходов.

Тут сосредоточены все характеристики, присущие ПЛК: гибкая логика, стабильность работы и наличие часов реального времени, поддерживаемых встроенной многоразовой батареей. Устройства подходит для тех объектов, где нет требований к управлению движением и не планируется расширение функционала: насосных станций, узлов электроснабжения, локальных вентиляционных систем, контрольной автоматики теплиц, КПП, шлагбаумов и т.д.

Следующая по старшинству серия T является настоящей «рабочей лошадкой» среди ПЛК. Благодаря программной «начинке» устройства поддерживают опции одноосевого движения. Наличие высокоскоростных импульсных входов/выходов 200 кГц и возможность подключения до семи расширяющих модулей позволяет данным контроллерам закрывать большинство основных задач автоматизации. С их помощью можно сконфигурировать систему под конкретное применение, а также, при необходимости, со временем адаптироваться к меняющимся производственным нуждам.

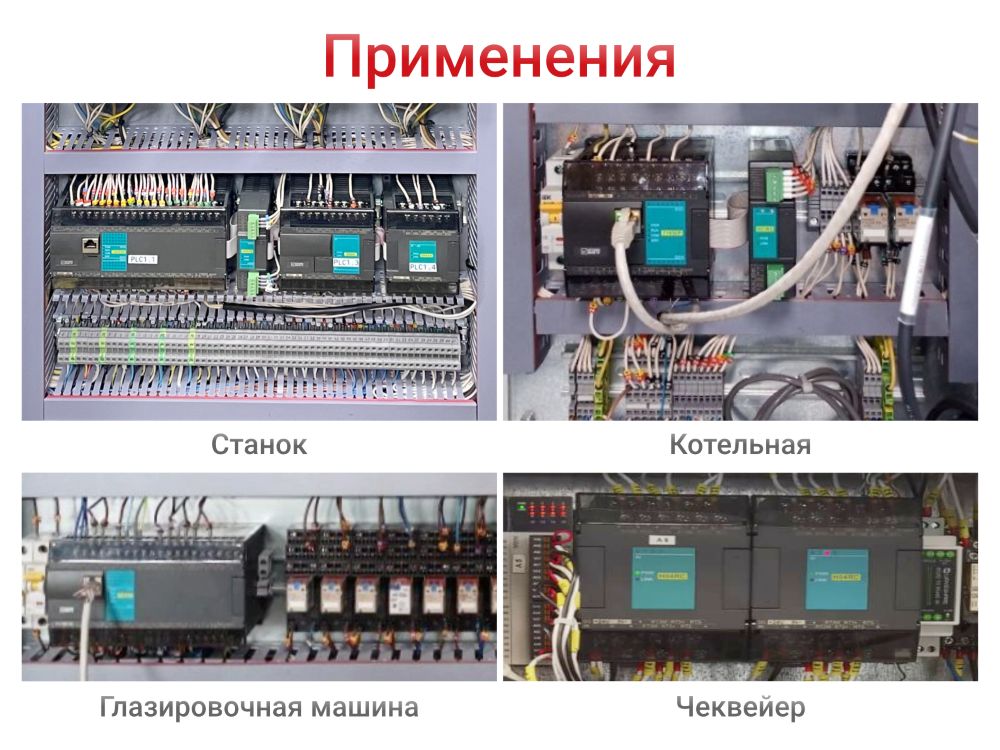

ПЛК серии T применяются для управления шаговыми и асинхронными двигателями, в упаковочных машинах и термоусадочных аппаратах, небольших ленточных конвейерах дозаторах, фасовочном и этикетировочном оборудовании, станках дерево- и металлообработки, простых режущих и сверлильных узлах. Востребованы эти модели и в ЖКХ и ОВиК, где их устанавливают в небольших котельных, системах диспетчеризации, водо- и теплоучёта.

Серия H предназначена для более требовательных задач автоматизации. Поддерживает весь функционал младших линеек и при этом имеет ряд ключевых преимуществ. Максимальное количество высокоскоростных выходов с частотой до 200 кГц – 16, что позволяет с высокой точностью управлять большим количеством исполнительных механизмов с одного устройства (например, комплексом шаговых двигателей).

Кроме того, количество высокоскоростных входов также увеличено с 4 до 16 – данные ПЛК станут оптимальным решением при подключении высокоскоростных счётчиков. Допустим, необходимо снимать показания с расходомеров крупного коллектора. Контроллеры серии H доступно решают эту типовую задачу.

Помимо этого, здесь доступна поддержка линейной и круговой интерполяции, функций возврата в исходную точку, компенсации люфта, переопределения исходной точки для управления сложным движением.

Преимущества удалённого ввода/вывода по сети Modbus

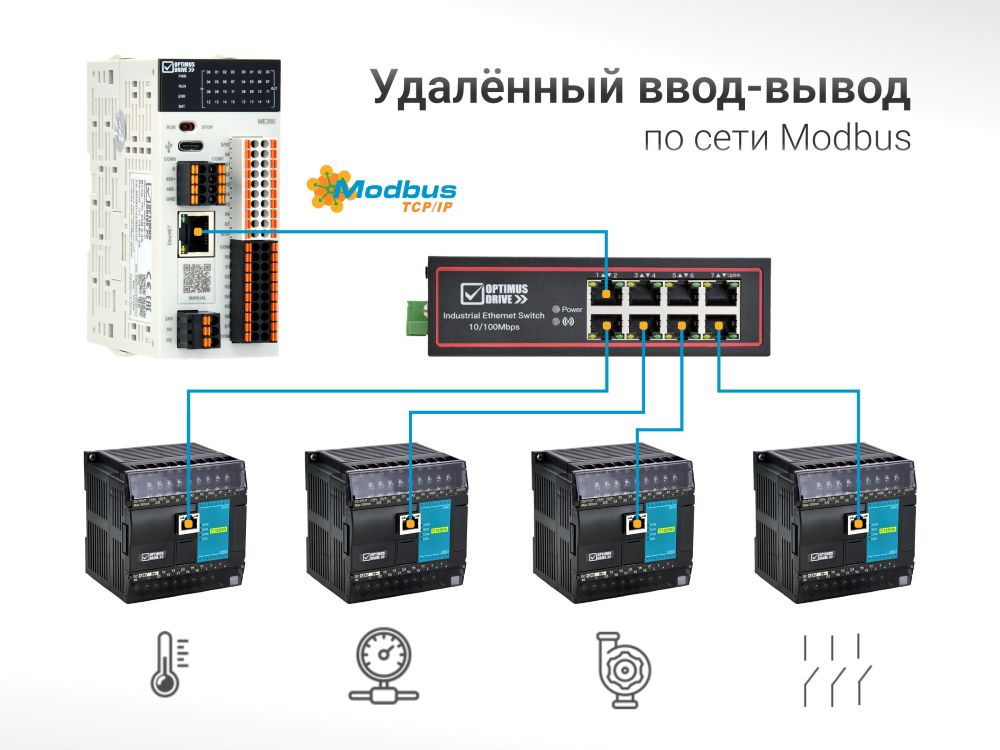

Одной из самых полезных особенностей как самих контроллеров, так и отдельных модулей расширения линейки C/T/H является поддержка работы в режиме удалённой станции I/O по сети Modbus RTU или Modbus TCP. Данный функционал позволяет интегрировать ПЛК или модули расширения в распределённую систему автоматизации как отдельный независимый интеллектуальный элемент Slave, подчиняющийся главному устройству верхнего уровня – любому другому ПЛК, SCADA, HMI.

С этим режимом открывается значительный простор для построения и масштабирования распределённой архитектуры опроса и сбора данных в реальном времени. Отсутствие привязки к жёсткой схеме «контроллер-шкаф» можно считать несомненным плюсом, когда речь идёт о крупных производственных комплексах или обработке множества разных процессов. Например, проектировщик может выстроить сложную систему во главе с ПЛК ME200 и/или панелью оператора OTP210, на которые по Modbus идут показатели с нескольких удалённых станций C/T/H, расположенных непосредственно около исполнительного механизма или промышленной площадки.

Подобная система обладает рядом неоспоримых преимуществ:

• Контроль показаний датчиков в реальном времени.
• Общая надёжность, отказоустойчивость и возможность проводить удалённую диагностику.
• Унифицированный набор модулей, который позволяет при необходимости расширить или перенастроить систему.
• Значительное снижение количества коммутации и экономия на кабеленесущих системах в сравнении с обычными релейными конфигурациями.

Просто и удобно запрограммировать ПЛК и cконфигурировать станции I/O поможет специализированное ПО Optimus Drive PLC Soft, отлаженное для эффективного управления в единой программной среде.

Существует множество сценариев применения вышеописанных решений. Это могут быть структуры диспетчеризации в сфере ЖКХ – от котельных или насосных станций до полноценного контроля всех обслуживающих систем зданий и помещений. Активно используются удалённые станции в автоматизированных логистических комплексах, складских площадях, на пищевых производствах. С помощью тщательно подобранных комбинаций с другими компонентами Optimus Drive можно достаточно бюджетно провести модернизацию старых предприятий, имеющих в своей основе инфраструктуру с распределённым управлением.

Сертификация средств измерений (Аршин)

Наличие действующего свидетельства об утверждении типа СИ и регистрация в Федеральной системе «Аршин» – это не просто официальное подтверждение соответствия метрологическим требованиям, а функциональное расширение возможностей устройства, делающее его легитимным источником технологической информации, пригодной для контроля наиболее значимых параметров.

Что стоит за номером в реестре?

Сертификация для блочных модулей в качестве средства измерения проведена в полном соответствии с утверждёнными приказами Росстандарта №2091, №3456 и №3457 (для каналов измерения силы тока, напряжения и сопротивления). Испытания на соответствие ГОСТ Р 51841-2001 и внутренним стандартам предприятия подтвердили: модули С/T/H обладают заявленной погрешностью.

Что это дает владельцу удалённого ввода/вывода?

В традиционных проектах на критически важных участках инженеры вынуждены устанавливать отдельные специализированные приборы и преобразователи с собственными интерфейсами. Благодаря сертификату СИ модули С/T/H позволяют исключить промежуточное звено. Подключив сигнал напрямую к аналоговому входу, вы получаете не просто «сырые данные», а юридически значимый результат измерения. Стоимость проекта снижается, а надёжность системы возрастает за счёт уменьшения количества компонентов. Принципиальным аспектом наличия сертификата является открытие доступа к тендерам и проектам в областях, где использование сертифицированных устройств является обязательным – в здравоохранении, энергетике, пищевой промышленности и других.

Межповерочный интервал для модулей чётко регламентирован (3 года), а сама процедура поверки внесена в официальный реестр «Аршин». Это означает, что вы всегда сможете предъявить контролирующим органам актуальный электронный сертификат о метрологической пригодности устройства, не снимая контроллер с работающей линии и не останавливая технологический процесс.

Блочные ПЛК Optimus Drive C/T/H – простые, хорошо отлаженные сертифицированные компоненты, позволяющие проектировать системы различного масштаба: от небольших, с базовой управляющей логикой, до современных комплексов измерения и управления движением. В них сочетаются универсальность и доступная цена, высокая скорость обработки сигналов и большие опциональные возможности.
