Низковольтные сервоприводы SD100 Veichi для современных автономных узлов

Наша номенклатура пополнилась линейкой низковольтных сервоприводов SD100 от известного бренда Veichi. В данной статье рассматриваются технические характеристики, архитектурные особенности и целевое применение серводрайверов SD100 в современных автоматизированных комплексах.

Роль низковольтных сервоприводов в современной автоматизации

В последние годы наблюдается устойчивый тренд на децентрализацию приводных систем и рост доли автономного мобильного оборудования. В рамках данной тенденции активно развивается сегмент низковольтных сервоусилителей, питающихся от источников постоянного тока напряжением до 72–80 В. Подобные решения востребованы в мобильной робототехнике (AGV/AMR), электромобилях специального назначения, портативном медицинском оборудовании и компактных обрабатывающих модулях.

До недавнего времени выбор в этом сегменте был ограничен либо дорогостоящими европейскими и японскими флагманскими моделями с расширенным функционалом и характеристиками безопасности, либо более простыми бюджетными аналогами из КНР. Серия SD100 от компании Veichi призвана заполнить нишу доступных функциональных инженерных решений, предлагая сочетание современной элементной базы, высокой перегрузочной способности и гибкости интеграции.

Состав линейки и гибкость построения системы

Серия SD100 представляет собой семейство низковольтных сервоприводов, построенных по модульному принципу, что позволяет гибко конфигурировать систему под конкретную задачу.

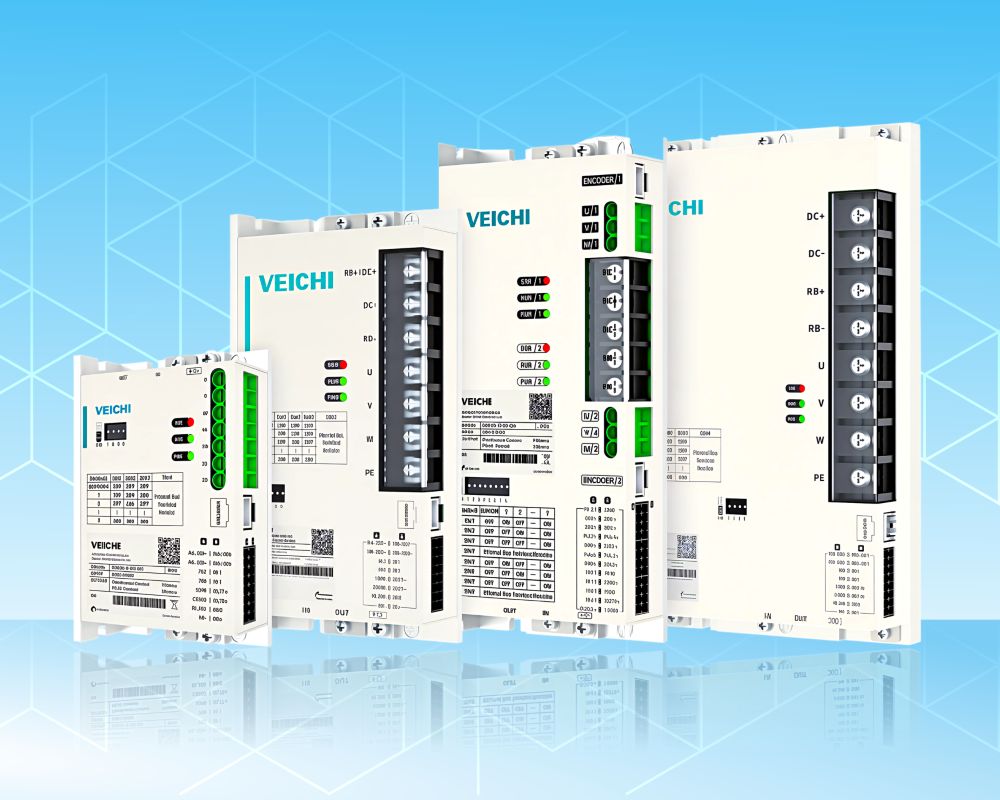

Номенклатура включает как одноосевые, так и двухосевые исполнения усилителей. Это позволяет оптимизировать стоимость и занимаемое пространство в многокоординатных системах, таких как мобильные роботы или компактные технологические узлы. В зависимости от модификации, сервоусилители SD100 рассчитаны на работу с серводвигателями V7E мощностью от 200 Вт до 3 кВт, что покрывает большинство задач малой и средней автоматизации. Диапазон номинальных токов — от 11 А до 80 А.

Двигатели имеют степень защиты IP67 и подходят для установки непосредственно на подвижные части механизмов, что исключает необходимость в дополнительной внешней защите.

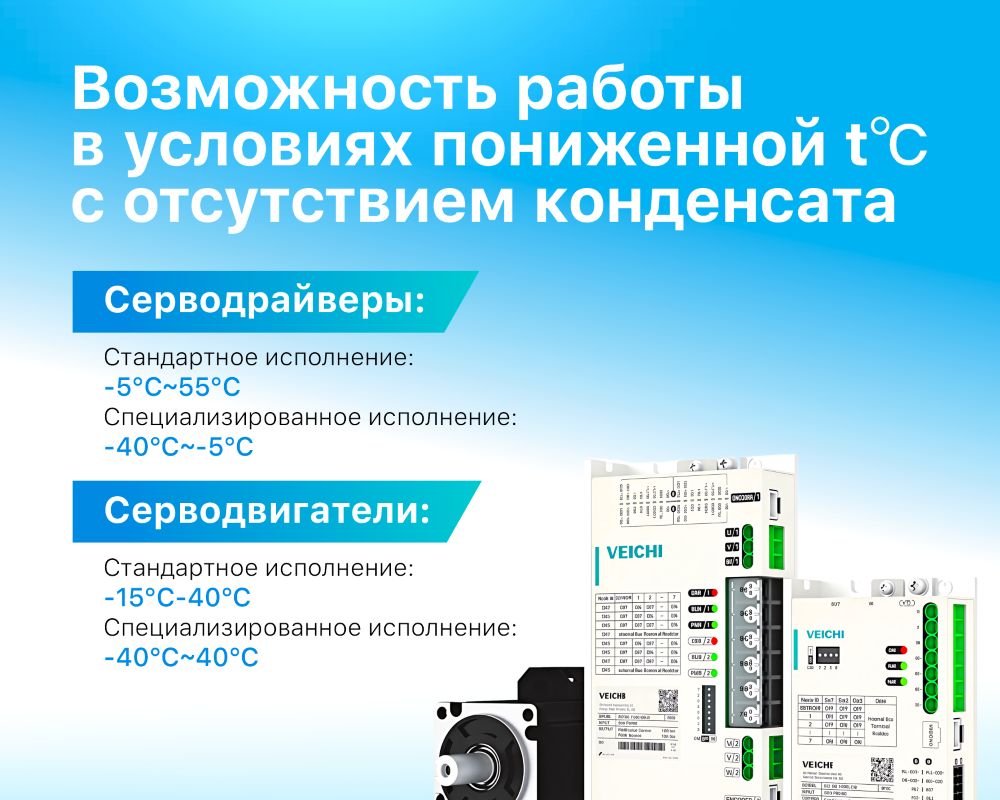

Важный плюс линейки – наличие моделей с возможностью работы в условиях пониженной T℃ с отсутствием конденсата. Это расширяет географию применения гарантирует сохранение заявленных динамических и точностных характеристик в расширенном диапазоне условий эксплуатации, включая переходные процессы.

Особенности сервоусилителей SD100

Сервоусилители спроектированы как высокоинтегрированные устройства управления движением. Далее выделим главные инженерные решения, применённые в данных серводрайверах.

Прежде всего, SD100 отличает высокопроизводительное ядро управления. В основе усилителей лежит 100-мегабитный CPU, поддерживающий высокую скорость обработки сигналов обратной связи и замыкания контуров регулирования (тока, скорости и положения). Это гарантирует точное позиционирование привода в реальном времени.

Усилители обеспечивают трёхкратную перегрузку по моменту (до 300%). Данная характеристика имеет первостепенное значение для приложений с переменной нагрузкой, требующих высокого пускового момента или способности кратковременно преодолевать пиковые сопротивления (например, разгон робота с места по наклонной поверхности).

Привод поддерживает все основные протоколы промышленной связи верхнего уровня:

• EtherCAT (для высокоскоростных распределённых систем);
• PROFINET (для интеграции в экосистему Siemens и смежного оборудования);
• CANopen (для мобильной техники и внутримашинной коммуникации);
• Modbus-RTU (для простых и legacy-систем).

Таким образом, его можно безболезненно интегрировать в уже существующие системы управления.

С точки зрения функциональной безопасности отметим, что серводрайверы оснащены встроенным модулем безопасного отключения момента STO (Safe Torque Off). Компонент STO исключает необходимость во внешних узлах безопасности при выполнении функции безопасной остановки.

С наличием стандартного интерфейса Type-C для связи с ПК первичная настройка и диагностика осуществляется легко и удобно. Также существует опция беспроводной отладки – опционально доступен модуль Bluetooth, позволяющий настраивать и контролировать параметры привода через фирменное мобильное приложение. Это бывает полезно на этапе ввода в эксплуатацию удалённых и труднодоступных узлов.

Кроме того, одно из основных преимуществ данных усилителей – повышенная энергоэффективность благодаря режимам энергосбережения включая сниженное энергопотребление в режиме ожидания. Мобильные роботы могут работать дольше от одного заряда батареи.

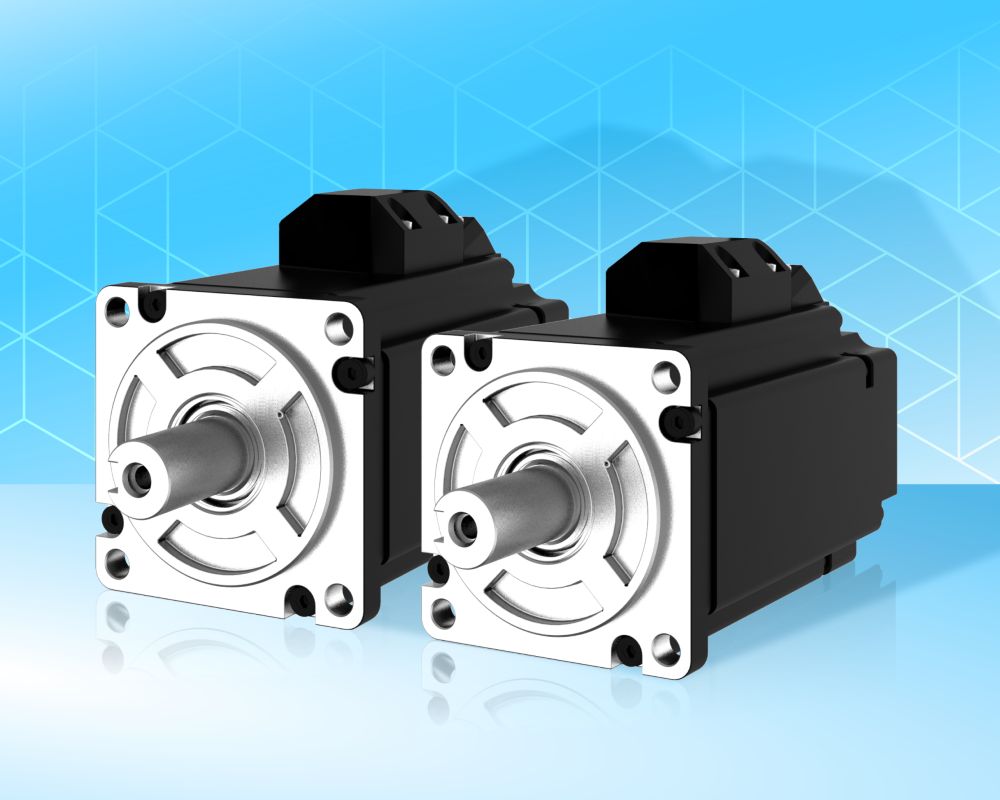

Особенности серводвигателей V7E

Система «привод-двигатель» – это единый электромеханический автоматизированный комплекс, поэтому нельзя не сказать несколько слов о неотъемлемой части SD100 – низковольтных серводвигателях V7E.

Это компактные синхронные двигатели с постоянными магнитами (PMSM) с номинальной скоростью вращения вала 3000 об/мин и максимальной – до 4000 об/мин. Габариты оптимизированы для максимального сокращения осевой длины, что позволяет встраивать их в стеснённые пространства и портативные узлы.

Предусмотрена возможность установки стояночного тормоза для фиксации вала двигателя в неподвижном состоянии при отключенном питании – важной функции для ответственных применений, в особенности с вертикальными осями.

Для серводвигателей V7E доступны оптические энкодеры с разрешением 17 бит, обеспечивающие высокую точность позиционирования, устойчивость к внешним воздействиям и автономность работы.

Области применения

Благодаря компактности, низкому энергопотреблению и высокой точности серия SD100 – идеальный выбор для применения в следующих отраслях промышленности:

• мобильная робототехника;
• логистика и складское оборудование;
• специализированное медицинское оборудование.

В мобильной робототехнике низковольтные сервоприводы являются ключевыми элементами роботов AGV (автоматических промышленных тележек с перемещением по строго запрограммированному маршруту), AMR (умных автономных роботов с возможностью выстраивания и планирования маршрутов в реальном времени) и других сервисных роботов – уборщиков, доставщиков и т.д.

Драйверы устанавливаются в колёсные приводы, на подъемные механизмы платформ, в манипуляторы для загрузки/разгрузки.

Основными преимуществами SD100 в данном случае являются:

• Энергоэффективность благодаря реализованному режиму сниженного потребления при простое. Технология Veichi помогает увеличить время автономной работы и пробег робота более чем на 10% по сравнению с аналогичными приводами того же ценового сегмента.
• Высокая динамика. В мобильной робототехнике важны быстрый разгон и торможение. Сервоприводы Veichi обеспечивают 3-кратную перегрузку по моменту, что позволяет роботу уверенно трогаться с места, преодолевать уклоны и препятствия с полной загрузкой.
• Точность позиционирования благодаря абсолютным энкодерам 17 бит. Система управления точно контролирует положение колёс даже после отключения питания, что упрощает калибровку и улучшает определение местоположения робота в пространстве.
• Также значимым достоинством является улучшенная компактность, позволяющая монтировать сервопривод в ограниченный внутренний объём.

В логистическом и складском оборудовании, требующем синхронной и прецизионной работы, серводрайверы SD100 могут устанавливаться на сортировочные узлы, в штабелёры, RGV-шаттлы, системы экспресс-сортировки посылок.

Здесь также необходима высокая динамика и минимальное время отклика, а также синхронная работа нескольких осей. Наличие поддержки всех современных полевых шин – EtherCAT, PROFINET, CANopen – позволяет легко интегрировать сервопривод в любую существующую систему. Кроме того, использование низковольтных приводов повышает общую надёжность линии в условиях непрерывных круглосуточных циклов работы склада.

Для медицинского оборудования, такого как хирургические роботы-ассистенты, аппараты МРТ и КТ, экзоскелеты, кресла-коляски, стоматологические установки, на первый план выходят микронная точность, плавность и бесшумность.

И здесь SD100 показывают себя с наилучшей стороны: низкая пульсация момента исключает рывки и вибрации на сверхмалых скоростях, использование абсолютных энкодеров гарантирует прецизионную работу, встроенный модуль STO мгновенно снимает усилие с двигателя при аварийной остановке, обеспечивая безопасность больных и персонала. Серводрайверы соответствуют стандартам CE и RoHS и могут успешно использоваться для замены европейских компонентов без ущерба для функциональности оборудования и комфорта пациентов.

Veichi SD100 – это высокотехнологичное, компактное и экономичное решение для управления движением в современной мобильной и стационарной технике, где важна точность, мощность и экономия пространства.

Сервоприводы Veichi SD100 расширяют возможности проектировщиков и интеграторов, предлагая доступное инженерное решение с характеристиками премиального сегмента. Сочетание современных протоколов, функций STO и высокой перегрузочной способности делает серию эффективным инструментом для создания прецизионной и надёжной автоматизированной продукции.
