AD30-2SD40

Модельный ряд Характеристики Документация и софт

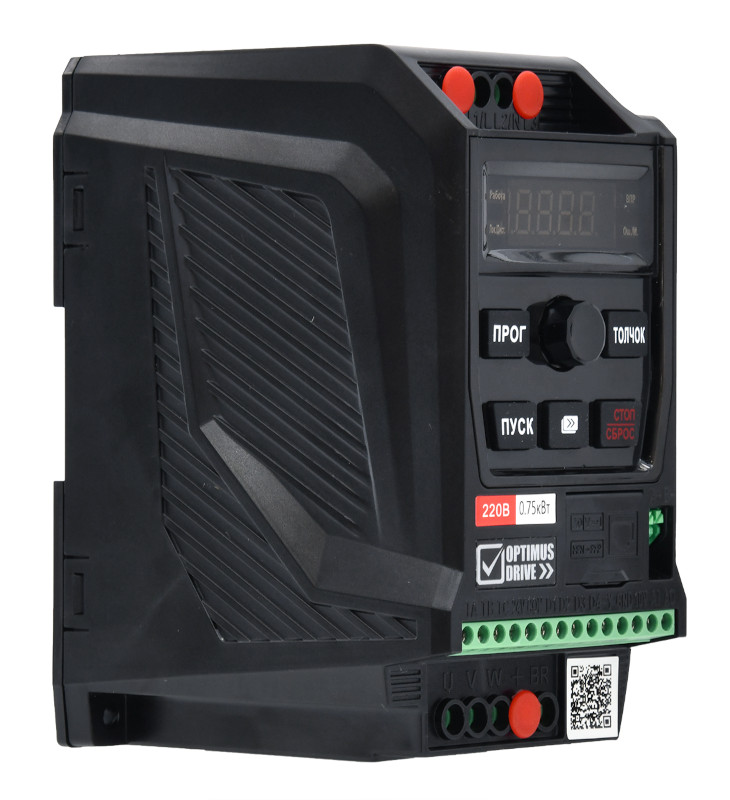

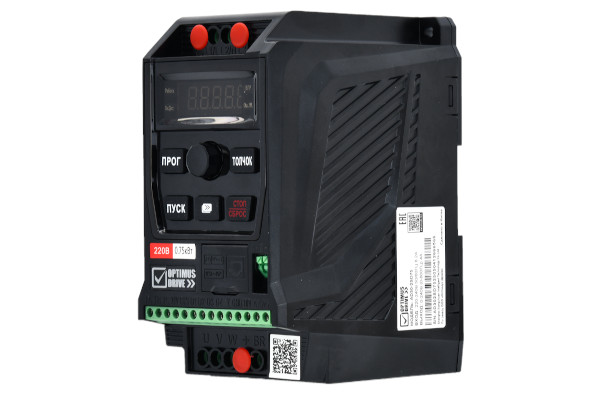

Преобразователь частоты, 1х220В, 0.4кВт, 2.3А, IP20, фильтр ЭМС, встр. торм. ключ AD30-2SD40

Цена AD30-2SD40 (за единицу с НДС) - 75.3 у.е.

Цены указаны в у.е. (с НДС). Точные цены в рублях можно уточнить у наших менеджеров. Не является публичной офертой

Основные функции и характеристики
  • Векторный / скалярный режимы управления
  • Управление моментом / скоростью
  • Пожарный режим
  • Встроенный ПИД-регулятор со спящим режимом
  • Функция качания частоты (вобуляция)
  • Нормальный / легкий режимы

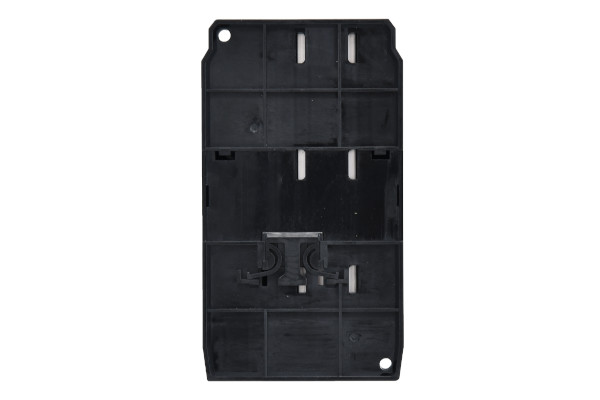

  • Удобный монтаж на DIN-рейку до второго типоразмера включительно
  • Встроенный интерфейс RS485 / Modbus
  • Встроенный дискретный потенциометр
  • Опциональный выносной пульт с возможностью копирования параметров
  • Встроенный тормозной модуль
  • Встроенный фильтр ЭМС
  • 3 года гарантии

Документация
 Руководство по эксплуатации
Каталог ПЧ
Декларация о соответствии EAC

Технические характеристики модели AD30-2SD40
Характеристика Значение
Напряжение питания, В 1x220~240
Подключаемые двигатели Асинхронные
Номинальная мощность двигателя, кВт 0.4
Номинальный выходной ток, A 2.3
Максимальная выходная частота, Гц 1200
Перегрузочная способность 150% 60 сек, 180% 5 сек
Максимальный ток двигателя (в течение 1 мин) 3.45

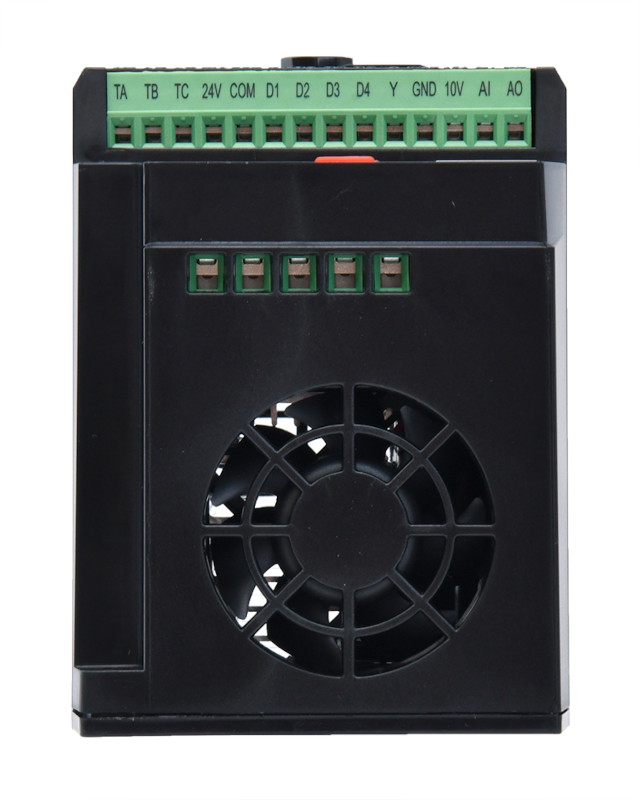

Дискретные входы, шт. 4 (NPN/PNP)
Дискретные выходы типа открытый коллектор, шт. 1
Релейные выходы 1 перекл.
Аналоговые входы, шт. 1 х 0-10В/4-20мА
Аналоговые выходы, шт. 1 х 0-10В/4-20мА
Интерфейс RS-485 Встроенный, протокол Modbus RTU
Режимы управления Скалярный (V/F),
Векторный без ОС (SVC)
Встроенный тормозной модуль Да
Возможность подключения плат расширения Нет
Возможность подключения энкодера/резольвера Нет
Опциональные протоколы связи Нет
Фильтр ЭМС Встроенный
Класс защиты IP20
Рабочая температура -10 ~ 50°C,
от 40 ºС – снижение номинальных характеристик
Монтаж на DIN-рейку Да
Вынос пульта управления Опциональный пульт, подключение через патч-корд, длина до 10 м
Габариты, мм 83x149x111
Масса нетто, кг 0.7

Габариты AD30-2SD40
Габаритный чертеж преобразователя частоты AD30-2SD40

Optimus Drive

Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP

Схема подключения
Схема подключения

Optimus Drive

Периферийные устройства
Периферийные устройства

Optimus Drive

Встроенный тормозной модуль
Тормозной резистор RXLG200W250RJ
РЧ фильтр RFD2B10N01
Моторный дроссель YBOCL-3A-EISA-2.335mH
Синус-фильтр SFR-0005-8M00-0.4SC
Ферритовые кольца T68x44x13.5C GH5

Программное обеспечение

Настройка преобразователя значительно упрощается с помощью программы Optimus Drive AD30 Soft. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:

  • Удобно настраивать параметры с ПК
  • Сохранять все настройки в файл для создания резервных копий
  • Быстро копировать конфигурации и переносить их между несколькими преобразователями
  • Вести мониторинг параметров в реальном времени

Optimus Drive AD30 Soft

Optimus Drive

Комплектация
  • Преобразователь частоты
  • Краткое руководство по эксплуатации
