AD80-4T110-2

Модельный ряд Характеристики Доступные опции Применение Документация и софт

Преобразователь частоты, 3х380В, 110кВт, 204А, IP20, ЭМС С3 AD80-4T110-2

Цена AD80-4T110-2 (за единицу с НДС) - 2152 у.е.

Цены указаны в у.е. (с НДС). Точные цены в рублях можно уточнить у наших менеджеров. Не является публичной офертой

Основные функции и характеристики
  • Регулирование скорости асинхронных и синхронных двигателей с постоянными магнитами (СДПМ)
  • Перегрузочная способность 150% в течение 60 сек
  • Регулирование момента асинхронных двигателей
  • Поддержание регулируемого параметра (давления, температуры)
  • Торможение постоянным током
  • Векторный и скалярный режимы работы
  • Защита двигателя
  • Встроенный тормозной модуль до 30 кВт включительно
  • Съемный пульт с возможностью выноса
  • Дискретный потенциометр задания на пульте
  • Защитное покрытие плат 3C3
  • Встроенный фильтр ЭМС стандарта С3
  • Гарантия 3 года

Документация
 Руководство по эксплуатации
Каталог ПЧ
Декларация о соответствии EAC

Тезнические характеристики модели AD80-4T110-2
Характеристика Значение
Напряжение питания, В 3x380~480
Подключаемые двигатели Асинхронные, СДПМ
Номинальная мощность двигателя, кВт 110
Номинальный выходной ток, A 204
Максимальная выходная частота, Гц 590
Перегрузочная способность 150% 60 сек, 180% 3 сек
Максимальный ток двигателя (в течение 1 мин) 306
Дискретные входы, шт. 5 (NPN/PNP)
Дискретные выходы типа открытый коллектор, шт. 1
Релейные выходы 1 НО, 1 перекл.
Аналоговые входы, шт. 2 х 0-10В/4-20мА
Аналоговые выходы, шт. 2 х 0-10В/4-20мА
Интерфейс RS-485 Встроенный, протокол Modbus RTU
Режимы управления Скалярный (V/F), векторный без ОС (SVC)
Встроенный тормозной модуль Нет
Возможность подключения энкодера Нет
Фильтр ЭМС Встроенный, класс C3
Класс защиты IP20
Рабочая температура -10 ~ 45°C, от 40°С – снижение номинальных характеристик
Монтаж на DIN-рейку Нет
Вынос пульта управления Да, подключение через патч-корд, длина до 5 м
Габариты, мм 315x660x285
Масса нетто, кг 29.8

Примечание: перечисленные характеристики актуальны для версии прошивки от V0.45

Габариты и вес AD80-4T110-2

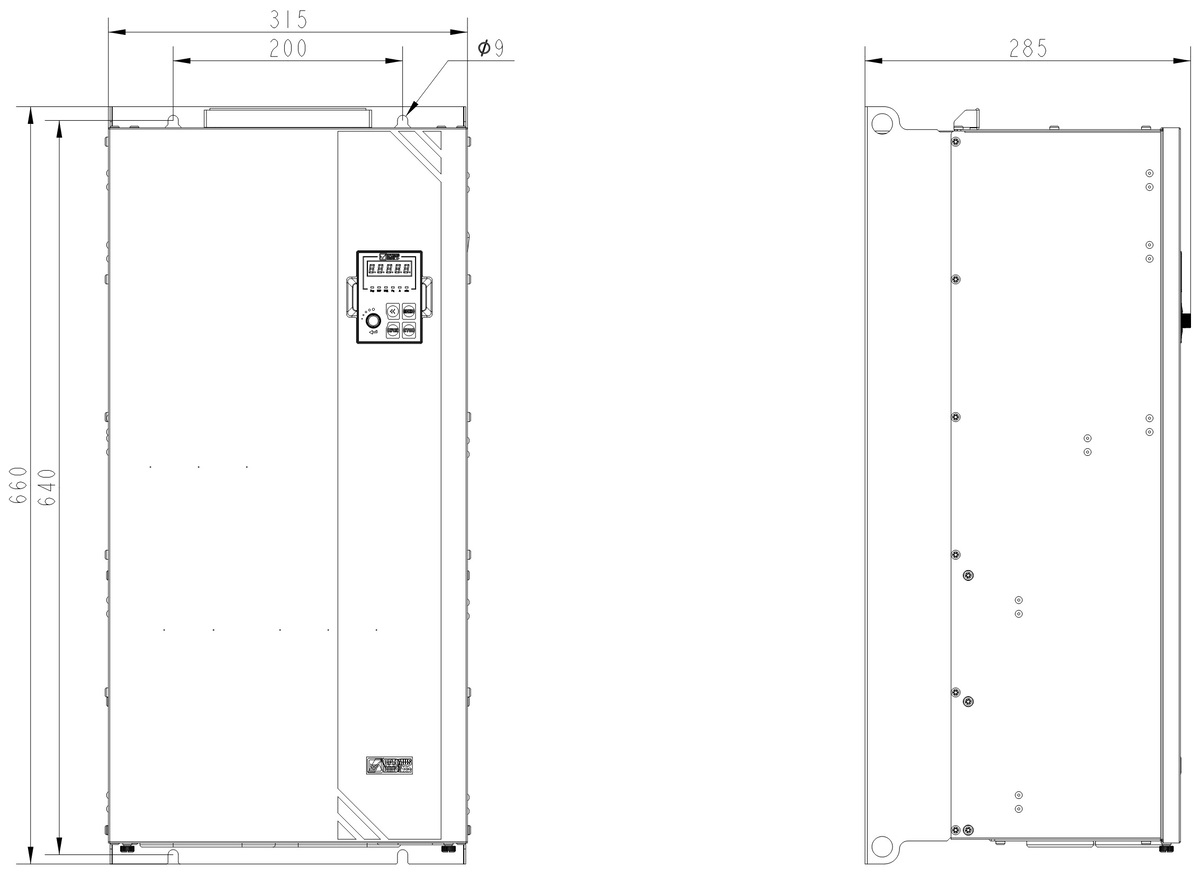

Габаритный чертеж преобразователя частоты AD80-4T110-2

Optimus Drive

Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP

Схема подключения
Схема подключения

Optimus Drive

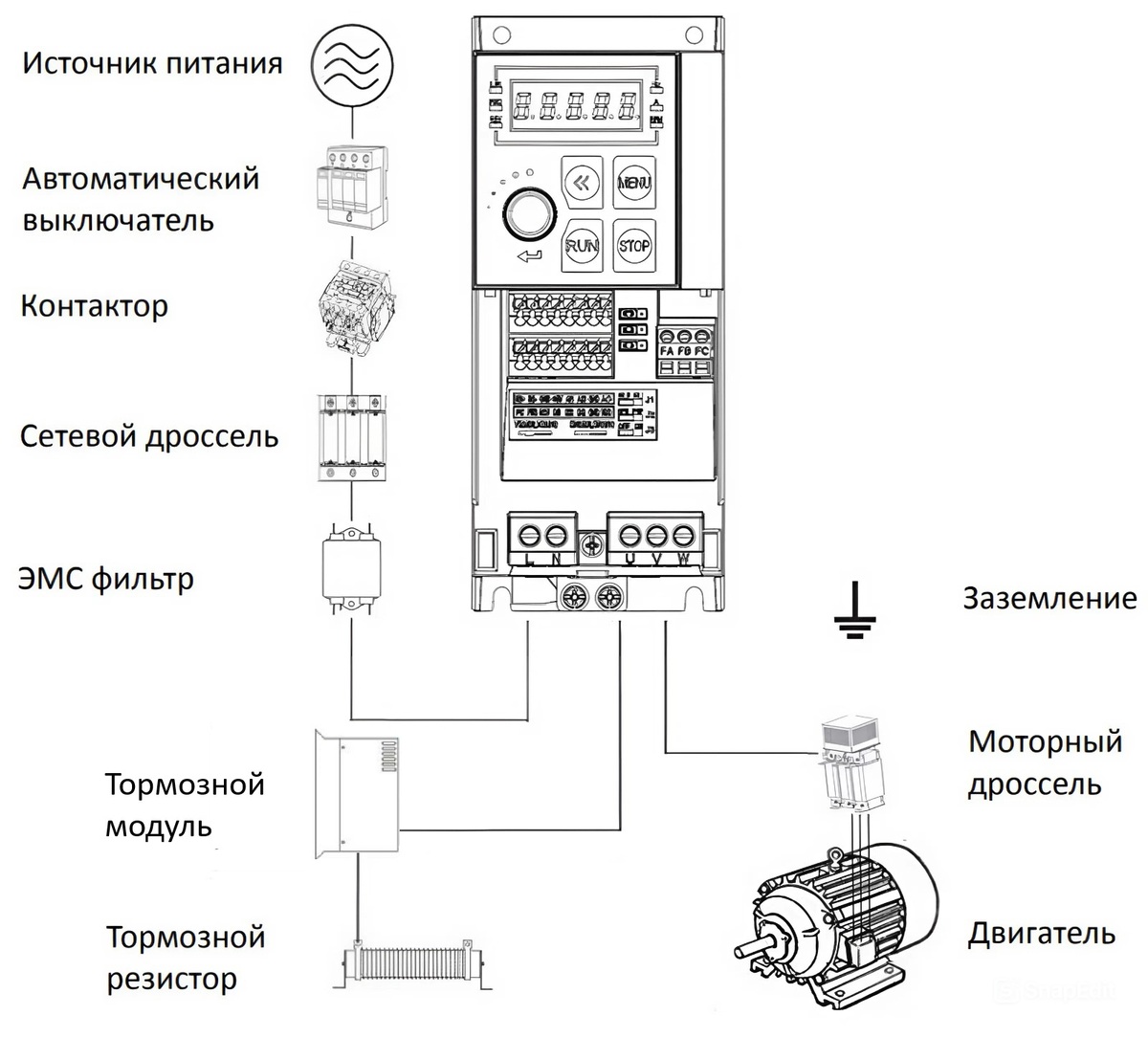

Периферийные устройства
Периферийные устройства

Optimus Drive

Тормозной модуль CDBR-4110
Тормозной резистор (ПВ10%) RXLG2.0KW50RJ, 7 параллельно
Сетевой дроссель YBACL-300A-EISA-0.0467mH
РЧ фильтр RFI4C320N99
Моторный дроссель YBOCL-250A-EISA-0.028mH
Синус-фильтр SFR-0250-0M28-0.4SC

Программное обеспечение

Настройка преобразователя значительно упрощаются с помощью программы ABC Drive Studio. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:

  • Удобно настраивать параметры с ПК
  • Сохранять все настройки в файл для создания резервных копий
  • Быстро копировать конфигурации и переносить их между несколькими преобразователями
  • Просматривать журнал аварий и предупреждений с расшифровками
  • Вести мониторинг в реальном времени, строить графики и архивировать данные одновременно по 10 параметрам

ABC Drive Studio

Optimus Drive

Комплектация
  • Преобразователь частоты
  • Краткое руководство по эксплуатации
