Характеристики серии AD80

Модельный ряд Характеристики Доступные опции Применение Документация и софт

Серия AD80 - это преобразователи частоты с расширенным набором функций для применения в различных механизмах.

Основные функции и характеристики
  • Регулирование скорости асинхронных и синхронных двигателей с постоянными магнитами
  • Регулирование момента асинхронных двигателей
  • Поддержание регулируемого параметра (давления, температуры)
  • Торможение постоянным током
  • Векторный и скалярный режимы работы
  • Защита двигателя
  • Встроенный тормозной модуль до 30 кВт включительно
  • Съемный пульт с возможностью выноса
  • Дискретный потенциометр задания на пульте
  • Встроенный фильтр ЭМС стандарта С3

Дополнительные функции
  • Режим распределения момента (работа нескольких приводов на один механизм)
  • Задание технологического параметра в пользовательских единицах
  • Поддержка PTC-датчиков температуры
  • Автонастройка на двигатель
  • Автопуск при подаче питания и перебоях в сети
  • Останов насоса при отсутствии расхода (спящий режим)
  • Энергосберегающий режим
  • Встроенный ПЛК (работа в цикле по фиксированным скоростям)
  • Встроенный порт Modbus
  • Защитное покрытие плат 3C3
  • 3 года гарантии

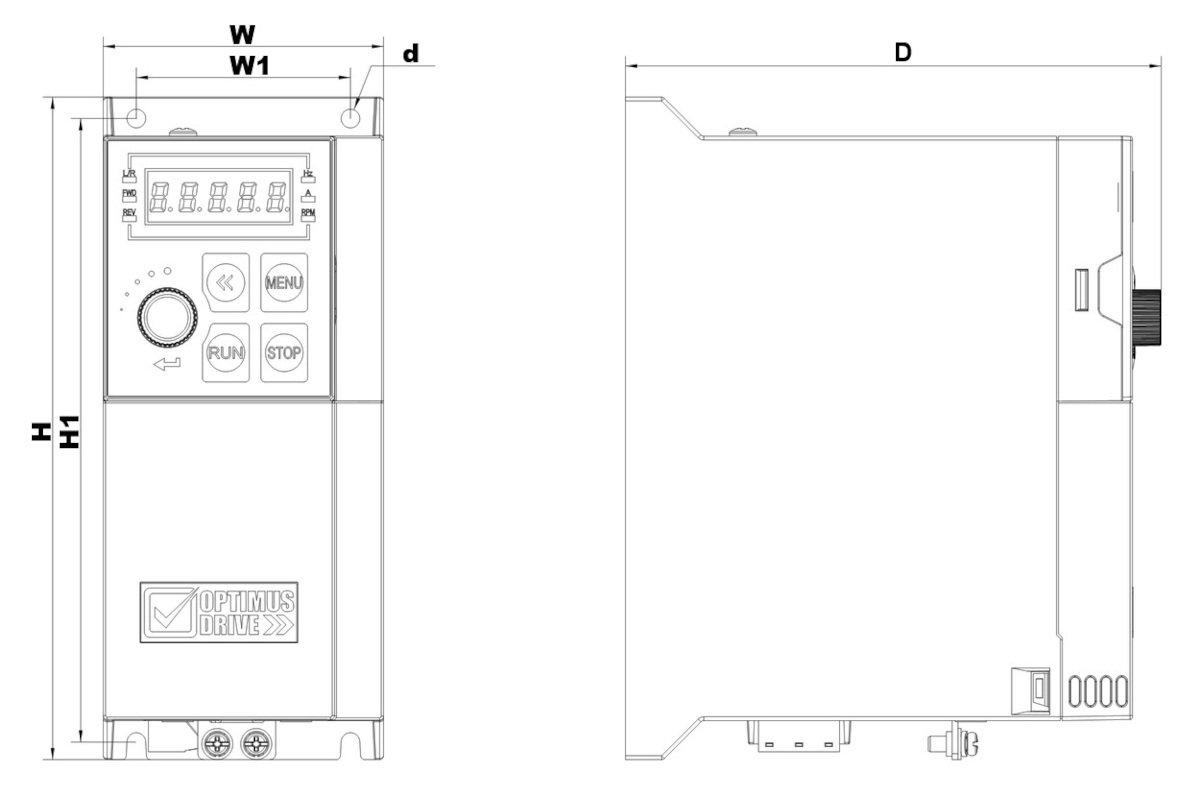

Размеры
Размеры AD80

Optimus Drive

Типоразмер Номинальная мощность, кВт Размеры, мм
1×200~240 В 3×380~480 В W H D W1 H1 d
SD0 0.37 ~ 1.5 72 170 138 55 160 4.5
SD1 2.2 0.75 ~ 4.0 82 185 163 65 175 4.5
SD2 5.5 ~ 7.5 100 250 164 80 240 4.5
SD3 11 ~ 18.5 155 330 189 130 315 6.5
SD4 22 180 380 189 145 355 6.5
30 180 380 223 156 365 6.5
SD5 37 ~ 55 240 490 265 180 475 9
SD6 75 ~ 110 315 660 285 200 640 9
SD7 132 ~ 185 395 800 310 280 780 13

Параметры серии AD80
Параметры Значение
Входные характеристики Напряжение 1 фаза 200~240 В -15%~+10%
3 фазы 380~480 В -15%~+10%
Частота 50/60 Гц±5%
Дисбаланс 3%
Выходные характеристики Напряжение 3 фазы, 0~100% входного напряжения
Частота 0~590 Гц
Характеристики управления Метод управления V/F, Векторный
Двигатель Асинхронный, СДПМ
Пусковой момент 0,5 Гц 150%
Перегрузочная способность 150% 60 сек, 180% 3 сек
Частота ШИМ 2~12 кГц
Разрешение по скорости Дискретное: 0,001 Гц; аналоговое: 0,5% от максимального значения
Погрешность по скорости в открытом контуре скорости ±0,5% от номинальной скорости
Источник команд Пульт управления, дискретные входы, фиксированные задания, последовательная связь
Источник задания Пульт управления, аналоговые входы, последовательная связь
Задание разгона / замедления 4 набора задания разгона / замедления, диапазон: 0,05-6000,00 сек
Основные функции Разомкнутый контур скорости, замкнутый контур процесса, автонастройка на двигатель, компенсация нагрузки, автокорректировка напряжения на шине постоянного тока, торможение постоянным/переменным током, ограничение скорости, ограничение тока/момента, подхват вращающейся нагрузки, функция KEB и т.д.
Функции управления Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.
Функции защиты Короткое замыкание, неисправность заземления, потеря фазы, пониженное напряжение, перенапряжение, перегрузка по току, перегрузка, перегрев, тепловая защита двигателя, потеря фазы двигателя, обрыв кабелей управления и др.
Условия эксплуатации Уровень защиты IP20
Защитное покрытие плат 3C3
Рабочая температура Рабочий диапазон: -10~ 45°C,
номинальный ток до 40°C, выше со снижением характеристик
Влажность 5%-85% (без образования конденсата до 95%)
Вибрации 1,14g
Высота установки 1000 м, от 1000 м со снижением номинальных характеристик
Длина моторного кабеля Экранированный кабель: до 50 м; неэкранированный кабель: до 100 м
