AD800-4T132H/160L-PU00CU04

Модельный ряд Характеристики Доступные опции Документация и софт

Преобразователь частоты, 3х380В, 132/160кВт, 260/305А, IP20, ЭМС С3, встр. DC дроссель AD800-4T132H/160L-PU00CU04

Основные функции и характеристики
  • Векторное управление с обратной связью по скорости
  • Поддержка плат расширения
  • Опциональный пульт KP02 с ЖК-экраном и поддержкой русского языка
  • Нормальный / Легкий режимы работы
  • Управление моментом
  • Встроенный фильтр ЭМС стандарта С3
  • Встроенный дроссель постоянного тока от 37 кВт и выше
  • Защитное покрытие плат 3C3
  • Гарантия 3 года

Документация
 Руководство по эксплуатации
Каталог ПЧ
Декларация о соответствии EAC

Технические характеристики модели AD800-4T132H/160L-PU00CU04
Характеристика Значение
Напряжение питания, В 3x380~480
Подключаемые двигатели Асинхронные, СДПМ
Номинальная мощность двигателя, кВт 132 / 160
Номинальный выходной ток, A 260 / 305
Максимальная выходная частота, Гц 590
Перегрузочная способность HD: 150% 60 сек, 180% 5 сек
LD: 120% 60 сек, 150% 5 сек
Максимальный ток двигателя (в течение 1 мин) 399 / 366
Дискретные входы, шт. 6 (NPN/PNP)
Дискретные выходы типа открытый коллектор, шт. 2
Релейные выходы 2 НО
Аналоговые входы, шт. 2 х 0-10В/4-20мА
Аналоговые выходы, шт. 1 х 0-10В/4-20мА
Интерфейс RS-485 Встроенный, протокол Modbus RTU
Режимы управления Скалярный (V/F),
Векторный без ОС (SVC),
Векторный с ОС (VC)
Встроенный тормозной модуль Нет
Возможность подключения плат расширения Да, до 2 шт.
Возможность подключения энкодера/резольвера Да
Опциональные протоколы связи ProfiBus-DP
Profinet
EtherCAT
ModBus TCP
Фильтр ЭМС Встроенный, класс C3
Класс защиты IP20
Рабочая температура -10 ~ 60°C,
Снижение характеристик:
В нормальном режиме – от 50°C,
В легком режиме – от 40°C.
Монтаж на DIN-рейку Нет
Вынос пульта управления Да, подключение через патч-корд, длина до 10 м
Габариты, мм 320х870х380
Масса нетто, кг 70.7

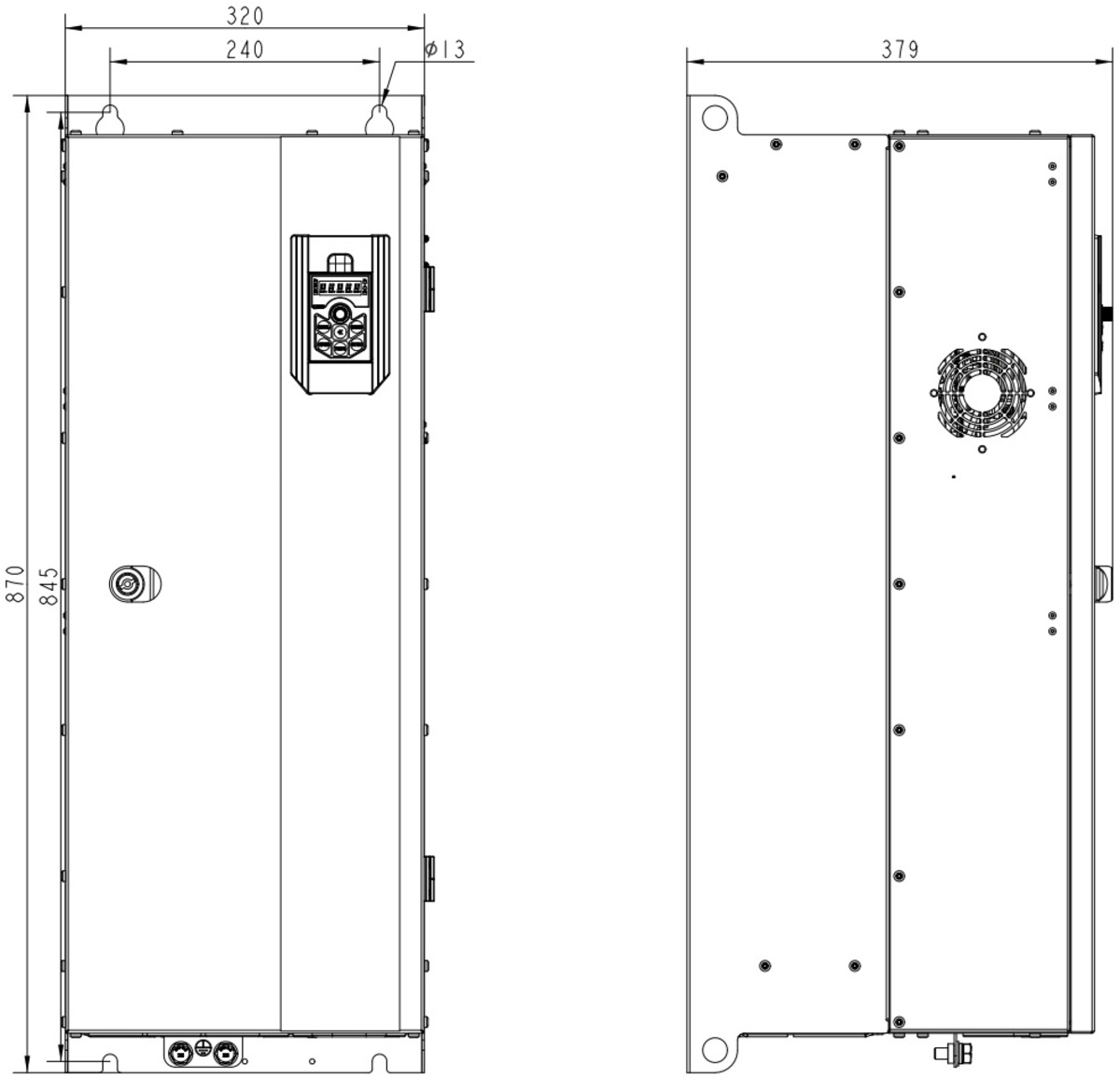

Габариты AD800-4T132H/160L-PU00CU04
Габаритный чертеж преобразователя частоты AD800-4T132H/160L-PU00CU04

Optimus Drive

Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP

Схема подключения
Схема подключения

Optimus Drive

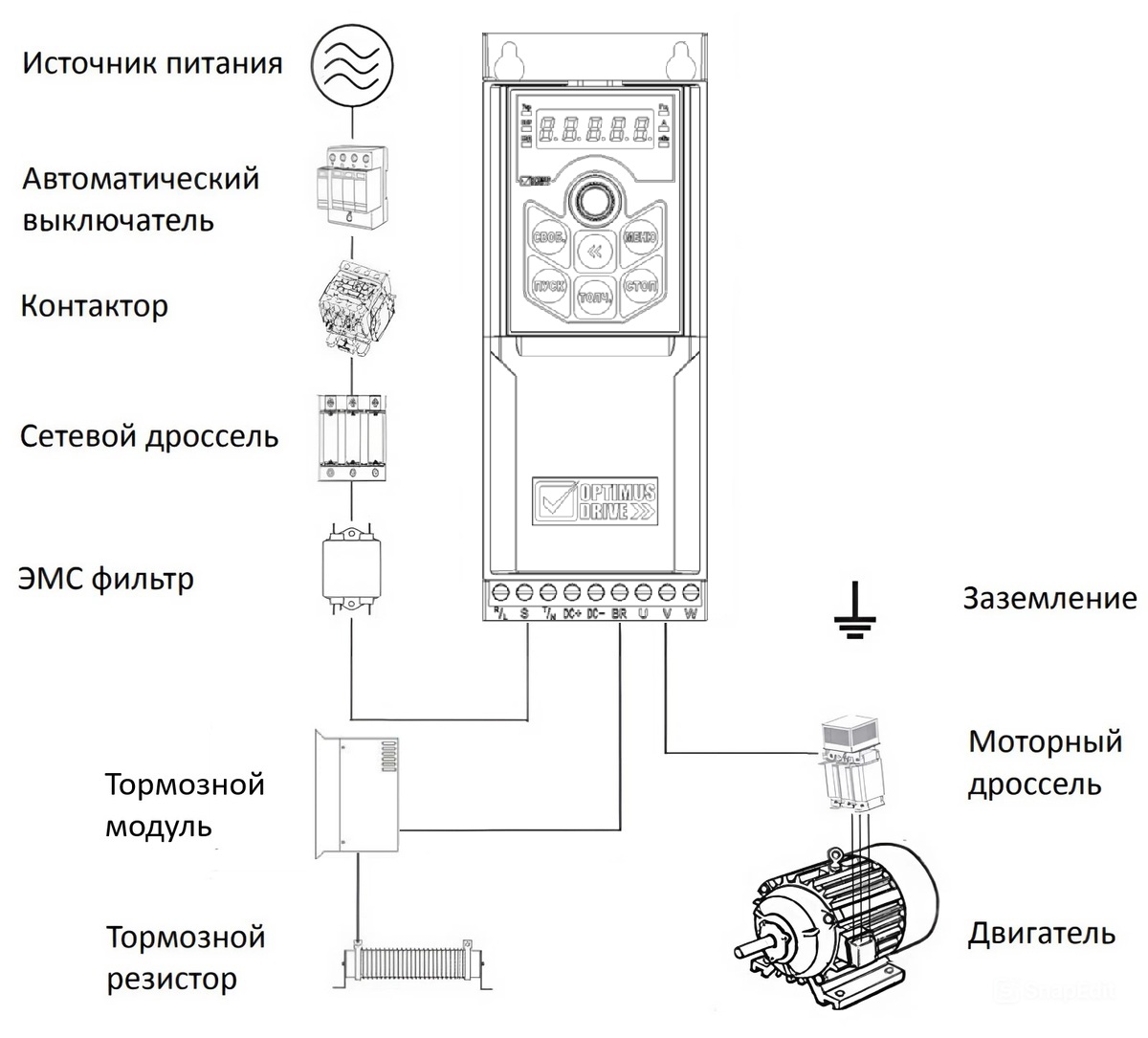

Периферийные устройства
Периферийные устройства

Optimus Drive

Тормозной модуль CDBR-4160
Тормозной резистор RXLG2.0KW50RJ, 10 параллельно
РЧ фильтр RFI4C320N99
Сетевой дроссель YBACL-300A-EISA-0.0467mH
Моторный дроссель YBOCL-350A-EISA-0.02mH
Синус-фильтр SFR-0330-0M20-0.4SA

Программное обеспечение

Настройка преобразователя значительно упрощается с помощью программы Optimus Drive Soft. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:

  • Удобно настраивать параметры с ПК
  • Сохранять все настройки в файл для создания резервных копий
  • Быстро копировать конфигурации и переносить их между несколькими преобразователями
  • Просматривать журнал аварий и предупреждений с расшифровками
  • Вести мониторинг в реальном времени, строить графики и архивировать данные одновременно по 10 параметрам

Optimus Drive AD800 Soft

Optimus Drive

Комплектация
  • Преобразователь частоты
  • Краткое руководство по эксплуатации
