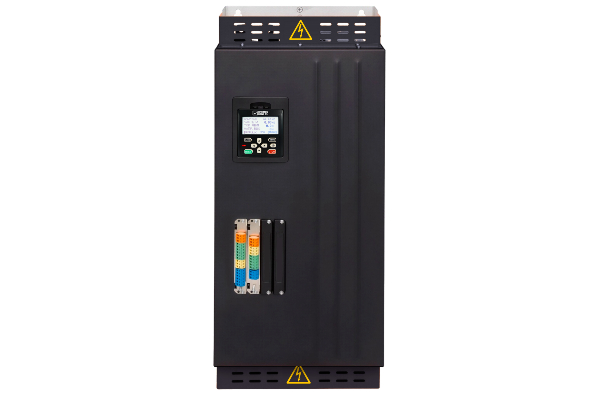

AD900-4T090H

Модельный ряд Характеристики Доступные опции Документация и софт

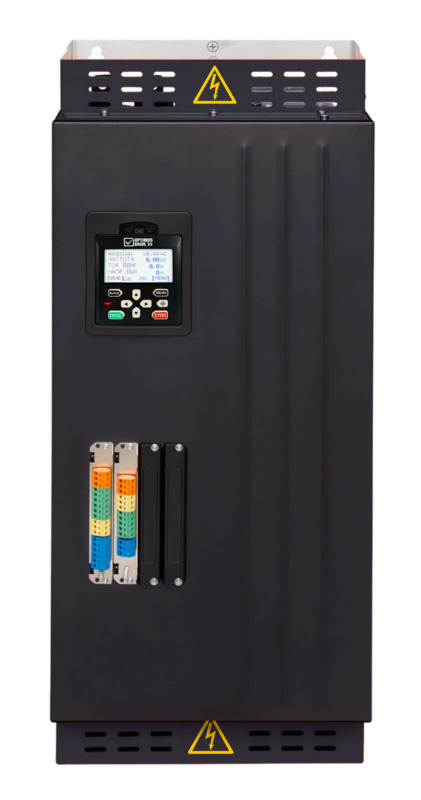

Преобразователь частоты, 3х380В, 90кВт, 176А, IP20, ЭМС С3, встр. DC дроссель AD900-4T090H

Цена AD900-4T090H (за единицу с НДС) - 409 000 руб.

Цены указаны в рублях с НДС. Окончательную стоимость уточняйте у менеджеров. Не является публичной офертой

Флагманские функции и характеристики
  • Пусковой момент 200% на частоте 0 Гц
  • Позиционирование с точностью ±1 импульс энкодера
  • Выходная частота свыше 2000 Гц
  • Диапазон регулирования скорости 1:5000
  • Полностью замкнутый контур позиционирования: работа с 2 энкодерами одновременно
  • Крановая прошивка (опция)
  • Штатный пульт с ЖК экраном на русском языке

Основные функции и характеристики
  • Работа с асинхронными двигателями и СДПМ
  • Перегрузка 150% 60с, 180% 10с, 200% 0.5с
  • Скалярный и векторный режимы работы
  • Управление скоростью, моментом и положением
  • Поддержка STO, PT100, KTY84 (опция)
  • Протоколы: Modbus, CANopen, EtherCAT, Profibus, Profinet (опция)
  • Энкодеры: резольвер, TTL, HTL, Sin/Cos, абсолютный (опция)
  • Встроенный фильтр ЭМС стандарта С3
  • Встроенный тормозной модуль до 30 кВт
  • Встроенный DC-дроссель от 18,5 кВт
  • Защитное покрытие плат
  • Гарантия 3 года

Документация
 Руководство по эксплуатации
Каталог ПЧ

Технические характеристики модели AD900-4T090H
Характеристика Значение
Напряжение питания, В 3x380~480
Подключаемые двигатели Асинхронные, СДПМ
Номинальная мощность двигателя, кВт 90
Номинальный выходной ток, A 176
Максимальная выходная частота, Гц 2000
Перегрузочная способность 150% 60 сек, 180% 10 сек, 200% 0.5 сек
Максимальный ток двигателя (в течение 1 мин) 264
Дискретные входы, шт. 6 (NPN/PNP)
Дискретные выходы типа открытый коллектор, шт. 2
Релейные выходы До 3 перекл.
Аналоговые входы, шт. До 3 х-10~10В/0~20мА
Аналоговые выходы, шт. До 2 х 0~10В/0~20мА
Интерфейс RS-485 Встроенный, протокол Modbus RTU/CANopen
Режимы управления Скалярный (V/F),
Векторный без ОС (SVC),
Векторный с ОС (VC)
Встроенный тормозной модуль Нет
Возможность подключения плат расширения Да, до 2 шт.
Возможность подключения энкодера/резольвера Да
Опциональные протоколы связи ProfiBus-DP
Profinet
EtherCAT
Фильтр ЭМС Встроенный, класс C3
Класс защиты IP20
Рабочая температура -10 ~ 50°C,
от 40°С – снижение номинальных характеристик
Монтаж на DIN-рейку Нет
Вынос пульта управления Да, подключение через патч-корд, длина до 10 м
Габариты, мм 290х705х285
Масса нетто, кг 48.5

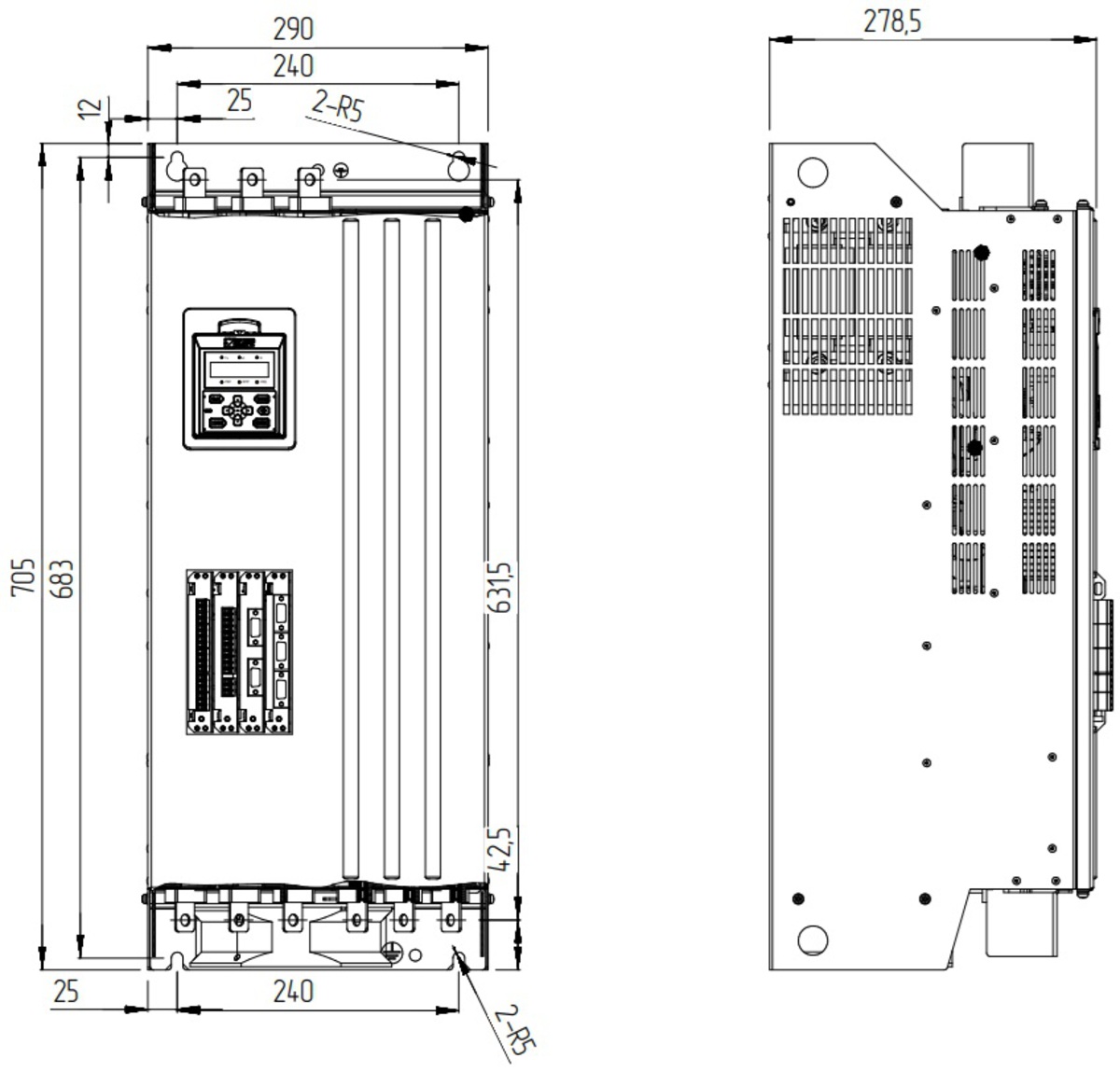

Габариты AD900-4T090H
Габаритный чертеж преобразователя частоты AD900-4T090H

Optimus Drive

Скачать чертеж .pdf
Скачать чертеж .dwg
Скачать 3D-Модель.STEP

Схема подключения
Схема подключения

Optimus Drive

Периферийные устройства
Периферийные устройства

Optimus Drive

Тормозной модуль CDBR-4110 1 шт.
Тормозной резистор RXLG2.0KW50RJ, 7 параллельно
РЧ фильтр RFI4C180N95
Сетевой фильтр YBACL-200A-EISA-0.07mH
Моторный дроссель YBOCL-200A-EISA-0.035mH
Синус-фильтр SFR-0200-0M30-0.4SA

Программное обеспечение

Настройка преобразователя значительно упрощаются с помощью программы AC Drive Monitor. Она позволяет управлять ПЧ прямо с компьютера. С ее помощью вы можете:

  • Удобно настраивать параметры с ПК
  • Сохранять все настройки в файл для создания резервных копий
  • Быстро копировать конфигурации и переносить их между несколькими преобразователями
  • Просматривать журнал аварий и предупреждений
  • Вести мониторинг в реальном времени, строить графики и архивировать данные

AC Drive Monitor

Optimus Drive

Комплектация
  • Преобразователь частоты
  • Плата AD900-IO1000 (встроена)
  • Плата AD900-RTU0100 (встроена)
  • Краткое руководство по эксплуатации
