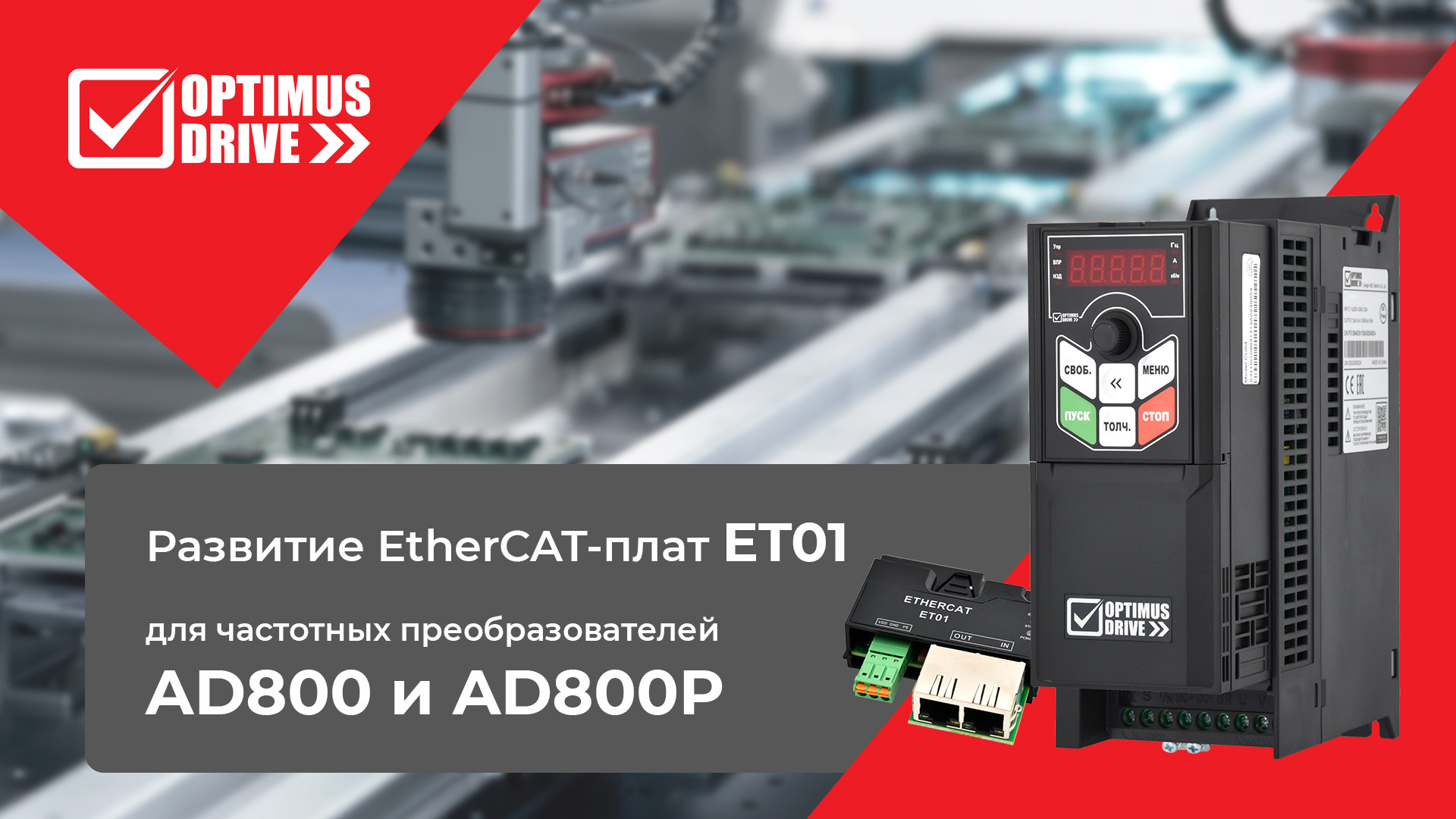

Новый уровень качества! Модуль расширения EtherCAT ET01 для преобразователей частоты AD800 и AD800P Optimus Drive

Optimus Drive

Более года наши инженеры тщательно собирали обратную связь от пользователей, консультировались с производителем и успешно продвигали идеи по глобальному улучшению плат. В результате мы вправе без всяких преувеличений заявить, – связка наших преобразователей частоты с модулем EtherCAT ET01 технически ничем не уступает аналогам западных брендов.

Эти коммуникационные платы позволяют адаптировать универсальные преобразователи частоты AD800 и специализированные AD800P для насосов и вентиляторов под конфигурирование или интеграцию в автоматизированную систему по протоколу EtherCAT – самому быстрому промышленному протоколу на сегодняшний день. Таким образом, с помощью модуля ET01 можно относительно просто собрать большое количество ПЧ, других периферийных устройств и исполнительных механизмов в единую полевую сеть с управлением в реальном времени.

Среди последних модификаций ET01:

• Вход под собственное питание 24В с возможностью контроля состояния частотных преобразователей в последовательном подключении. Кроме того, EtherCAT ET01 позволяет организовать кольцевую топологию сети, что повышает надёжность и автономность системы
• При физическом обрыве связи с контроллером на частотных преобразователях теперь отображается специальная аварийная индикация. Когда связь восстанавливается, индикация может автоматически сбрасываться.
• Скорректирована функция аварийного оповещения по потери связи: в случае перехода с дистанционного управления в ручной режим и подачи команды на пуск через дискретные входы не возникает аварийной индикации по обрыву связи с контролирующим устройством.

Решения на базе наших контроллеров PAC-класса – MX300 и MH1000 – дают возможность управления ПЧ в режиме «гибкой» оси с переключением режима скорости (стандартный режим для любого ПЧ) на режим управления положением, замыкая контур положения через контроллер. Описанный функционал позволит синхронизировать перемещения между несколькими ПЧ или между ПЧ и сервосистемами (например, между преобразователем и внешним энкодером, задающим положение в режиме ведущей оси). Все это возможно реализовать, используя библиотеку OMC_ICSP из пакета OD MC*.package.

Модули расширяют применения ПЧ AD800 и AD800P в станках с ЧПУ, прессующем оборудовании, упаковочной и маркировочной технике, вентиляционных и насосных системах, кранах и подъёмных механизмах, сборочных системах и транспортных конвейерах, оборудовании для испытаний и т. д.

Подробнее ознакомиться с характеристиками EtherCAT ET01, а также другими опциями для преобразователей частоты AD800/ AD800P можно на страницах серий в соответствующем разделе.
